大气环境模拟产品

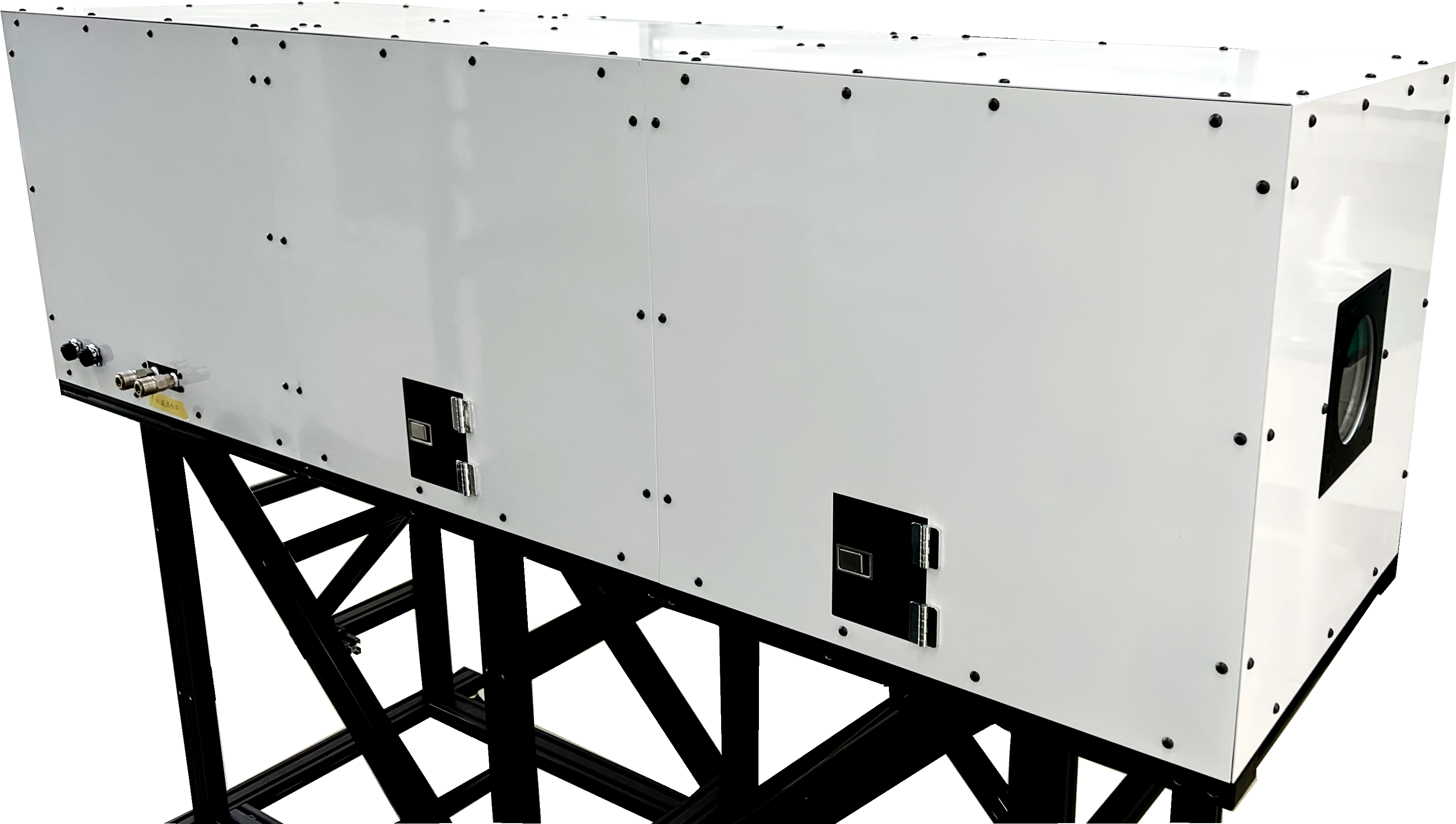

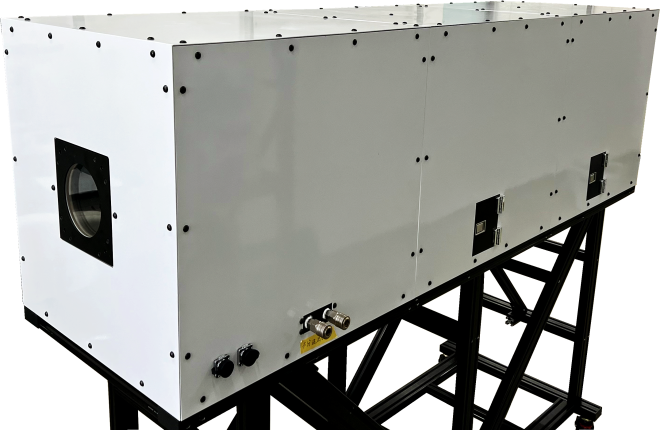

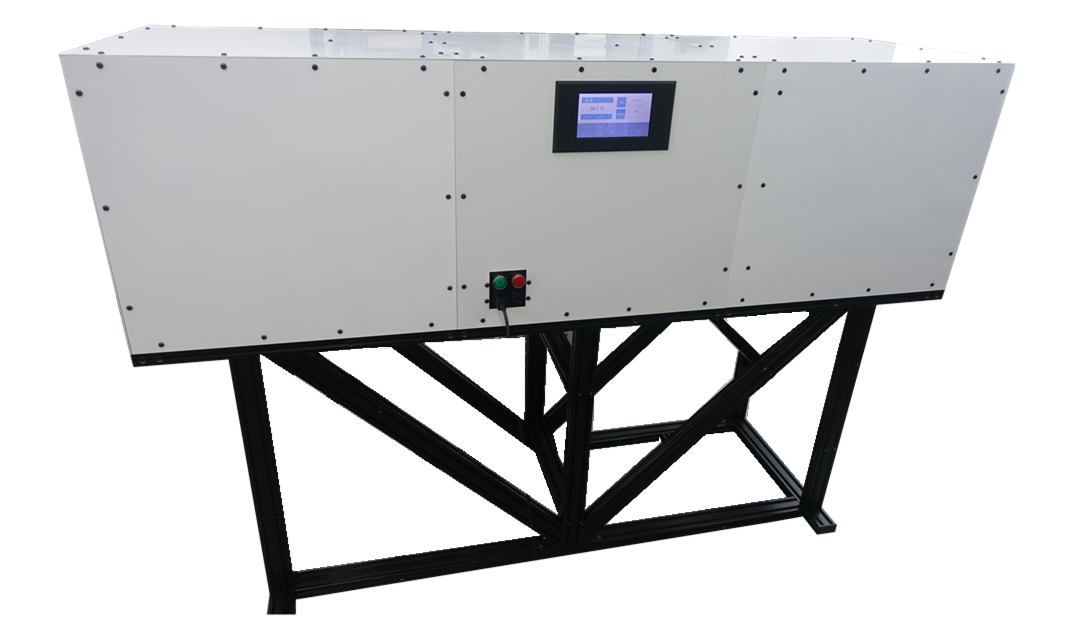

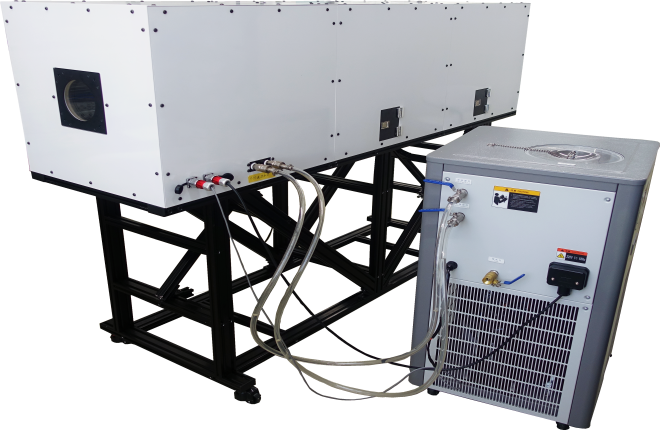

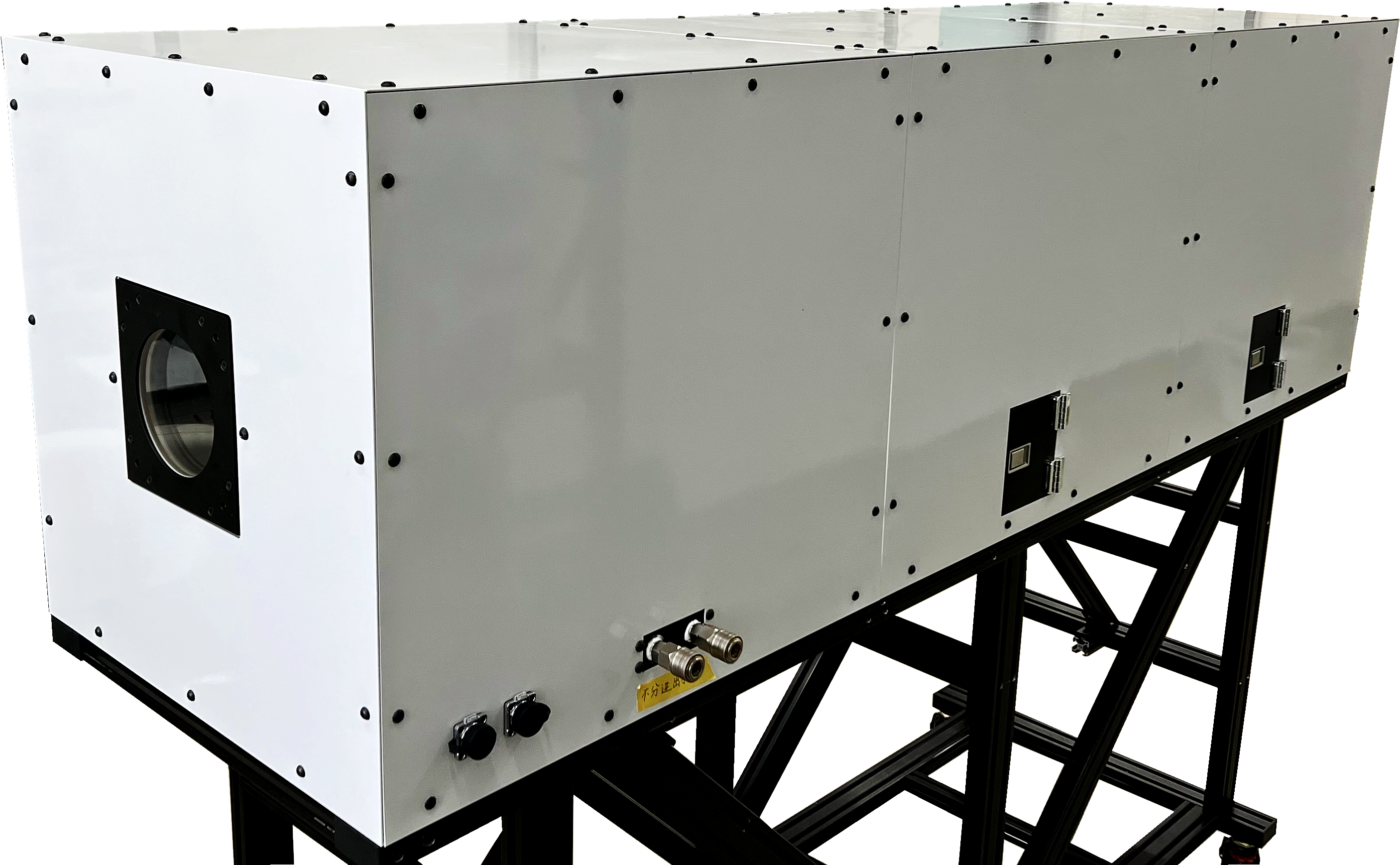

热风对流式大气湍流模拟装置

发布时间:2022-07-13



主要功能:


大气湍流模拟器激光在地球大气环境中传输的主要效应特性,如:光强闪烁、到达角起伏以及光斑漂移等;输入参数可配置,可对大气 相干长度参数进行设置,输出结果可监测、可与理论值比较。可广泛用于各种 类型大气信道激光系统的功能验证及性能测试等。





核心优势:


1. 高重复性;

2. 高稳定性;

3. 长寿命易维护;

4. 成本低廉,对身体无伤害。






应用:


1. 空间激光通信;

2. 高能激光武器;

3. 激光雷达;



系统组成及参数:


1.  激光大气传输大气湍流模拟装置;


(1)通光口径:φ120mm(可定制)

(2)湍流模拟器长度:≥600mm

(3)风      速:≤5m/s(可调)

(4)相干长度:1cm~20cm@550nm(可调)

(5)控      制:触屏控制,留有网口通信接口

(6)湍流模拟器利用窗口镜密封

(7)供      电:220V交流电(可定制)


2.  激光大气传输大气气溶胶模拟装置;


(1)通光口径:φ120mm(可定制)

(2)气溶胶模拟装置长度:≥600mm

(3)气溶胶类型:PAO等(可定制)

(4)腔内浓度自适应调节

(5)控      制:触屏控制,留有网口通信接口

(6)供      电:220V交流电(可定制)


3.  激光大气传输衰减模拟装置;


(1)通光口径:φ120mm(可定制)

(2)长      度:≥600mm

(3)透 过 率 :40%~100%(可定制)

(4)控      制:触屏控制,留有网口通信接口

(5)供      电:220V交流电(可定制)



产品测试结果图:

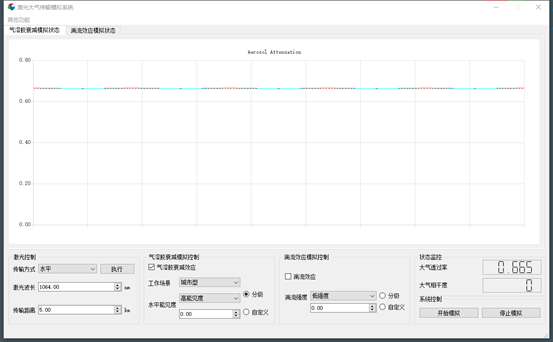

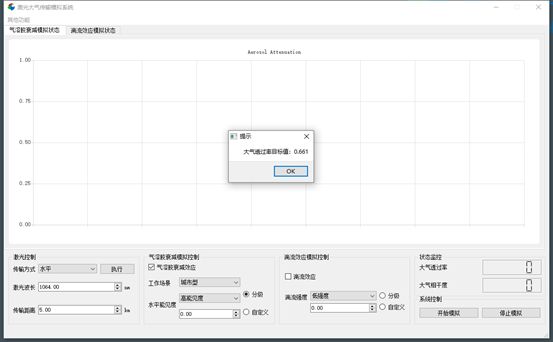

(一)气溶胶衰减模拟


   1. 显示理论值



   2. 实时数值显示



   3. 实测值基本与理论值重合

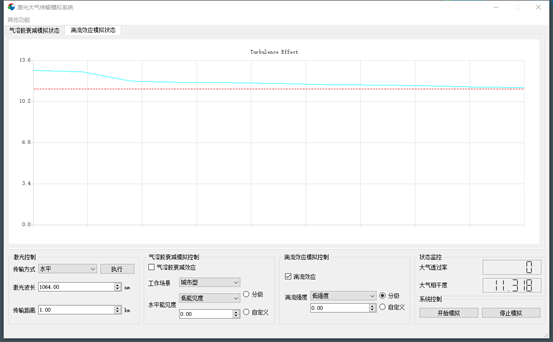

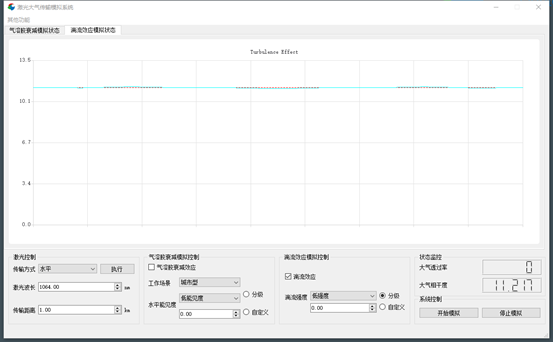

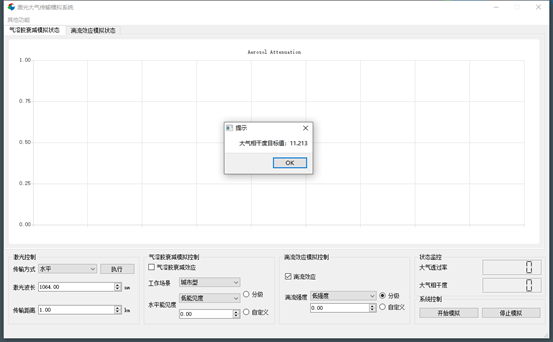

(二)湍流效应模拟


   1. 显示理论值



   2. 实时数值显示



   3. 实测值基本与理论值重合
