液晶大气湍流模拟器

发布时间:2022-08-30






主要功能:

本产品可快速、定量模拟光束在大气传输时受大气湍流影响的情况。可模拟光束在湍流大气中传输时,受大气湍流影响所引起的:光强闪烁(有限孔径接收条件下)、到达角起伏、光束扩展、光斑漂移、光相位畸变以及光束相干度退化等效应)。输入参数可配置,可对传输距离、折射率结构常数、大气相干长度等参数进行设置,输出结果可监测。可广泛用于各种类型工作在大气环境中激光系统的功能验证及性能测试等。


核心优势:

1. 湍流生成精度高;

2. 重复性低;

3. 搭建快速,可快速部署。


应用场所:

1. 无线光通信系统测试;

2. 各类型激光测距、雷达系统测试;

3. 其它类型工作在大气环境中的激光系统。


主要技术指标:

1. 大气相干长度:1 - 25cm

2. 相位模拟精度:1/8λ

3. 相干长度模拟RMS: 0.20@(r0=1cm)

                               0.64@(r0=3cm)

                               1.11@(r0=5cm)

4. 相干长度模拟PV:0.67cm@(r0=1cm)

                           1.14cm@(r0=3cm)

                                  2cm@(r0=5cm)


模拟原理:

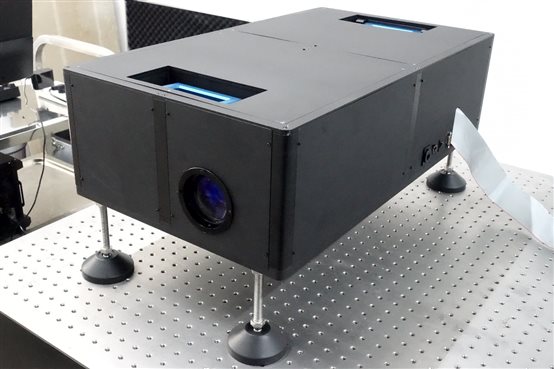

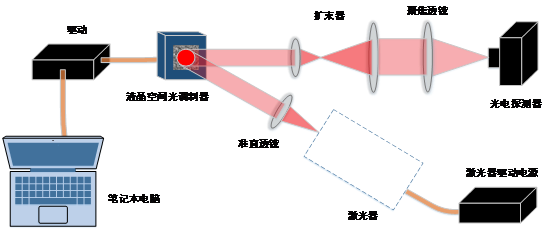

湍流模拟器原理如下图所示:






软件功能及界面:

软件界面如下图所示,具有三种工作模式可供选择:

1. 直接输入大气相干长度进行湍流模拟,湍流相位屏为实时生成。

2. 采用泽尼克多项式生成相位屏。进行湍流模拟。

3. 输入大气环境参数,软件自动计算大气相干长度采用模式1方法进行湍流模拟。

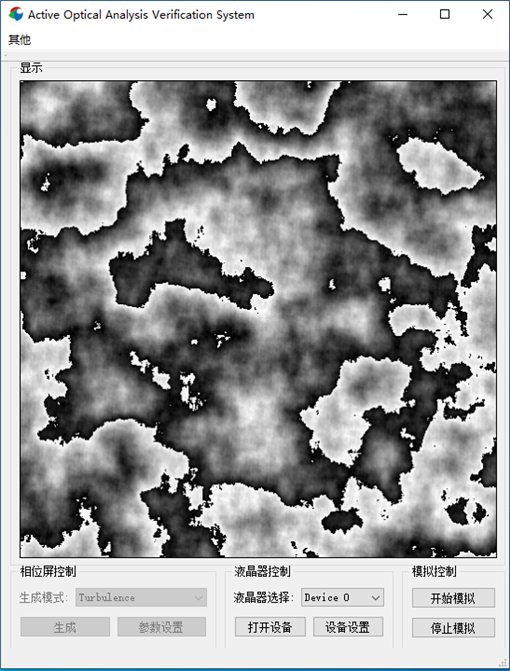

湍流模拟软件主界面

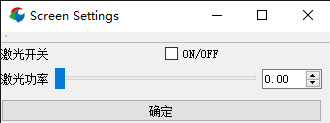

光源参数控制界面

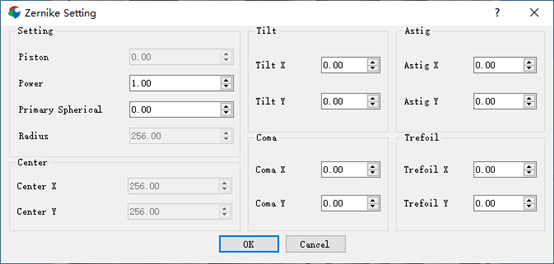

泽尼克模式参数设置界面

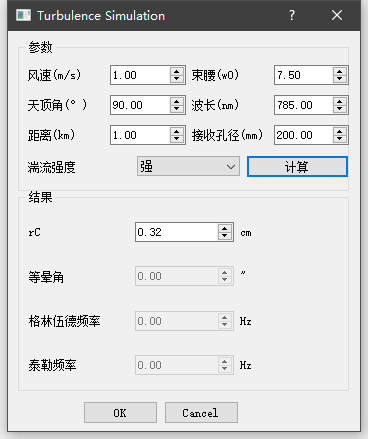

湍流参数设置界面


相关测试结果图:


1. 聚焦光斑图




      (a)原始光斑                  (b)r0=1cm                 (c)r0=1cm


2. DIMM测量大气相干长度测试图:

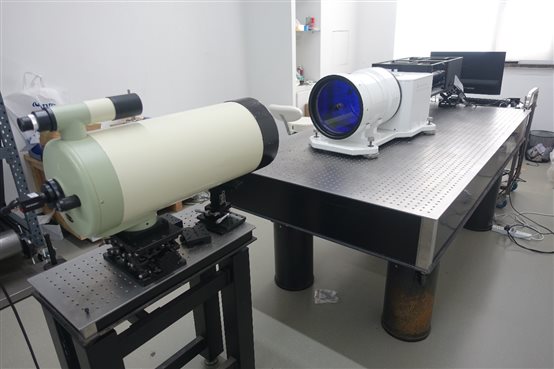

测试装置图

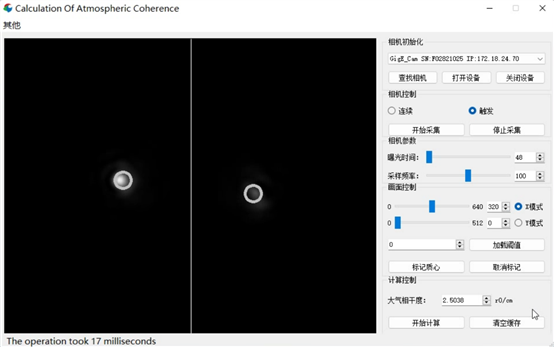

测试结果图
